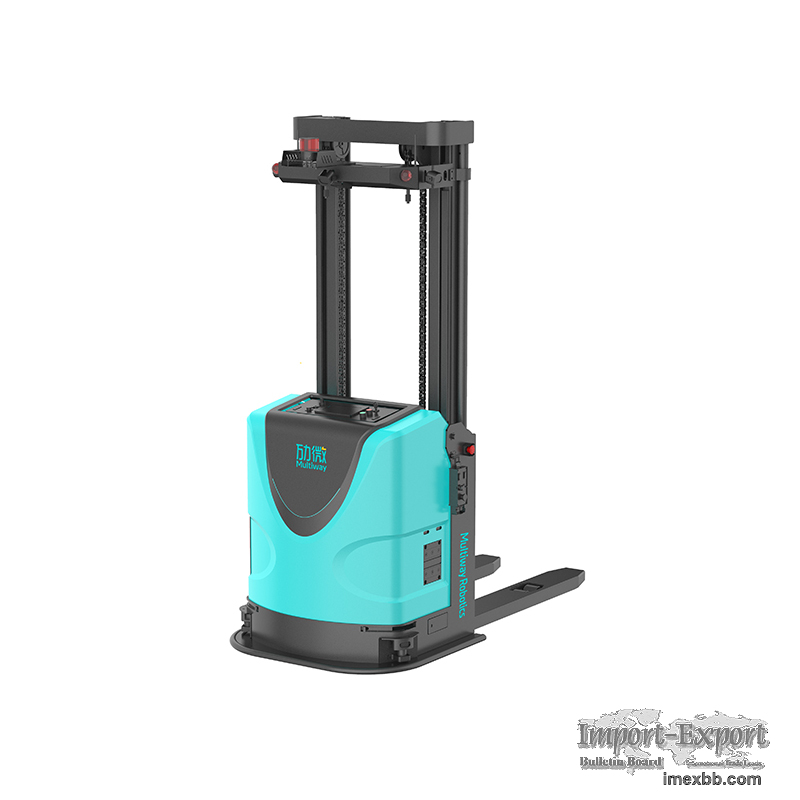

Pallet Stacker MW-L20

Pallet Stacker MW-L20, using laser navigation and positioning, the payload
reaches reach 2 tons, and the lifting height can reach 4m. The larger battery
capacity design extends the working time while reducing the number of charging
times, which effectively improves the working time and working efficiency of
the unmanned forklift.

Specifications of MW-L20 Automatic Stacker

●Standard ○Option
Standard Models MW-L20
Pallet Stacker
Navigation Laser+reflector navigation ●
LiDAR SLAM navigation ○
Hybrid navigation(LiDAR/Laser reflector+QR code/Magnetic nail/ceiling)
○
Communication Wireless Wi-Fi ●
Optical communication ○
5G ○
Specifications Payload（kg） 2000
Turning Radius（mm） 1660
Lost load height （mm） 3410
Max lifting height（mm） 4500
Max height payload（kg） 700
Min fork height（mm） 86
Dimensions l/e/s（mm） 1150x180x55
Outer fork width（mm） 560
Aisle width【Pallet dimensions 1m(along the fork)x1.2m】（mm） 2750
Pallet posture recognition width【Pallet 1m(along the fork)x1.2m】
（mm） 3100
Weight（kg） 1500
Dimensions LxWxH（mm） 2030x950x2300
Motion capability Motion Reach, back, turning
Speed(Unloaded/Max loaded)（m/s） 1.38
Accuracy（Bearing wheel center）（mm） ±5
Endangle accuracy（°） ±1
Ditch crossing capability（mm） ≤30
Obstacle crossing capability（mm） ≤10
Climbing capability（mm） ≤3°（5%）
Safety&protection Manual/Auto ●
Offset protection, Abnormal positioning protection ●
Components malfuction, communication fault protection ●
Bottom front LiDAR anti-collision（1/2pcs） ●
3D obstacles avoidance（Front/back 1/2pcs） ○
Fork front anti-collision（Light sensor） ●
Bumper strip（Truck head） ○
Emergency button（At least 2pcs） ●
Sound（Speaker）alarm、Light alarm（3-color light 2pcs) ●
Width light（Front, left, right 3pcs） ●
HMI（7 inches） ●
Monitoring camera —
Fork function Cargo detection ●
Cargo posture detection ●
Anti-pressure detection(Light sensors) ○
Cargo offset detection(Ultrasonic) ○
Space detection(LiDAR point cloud) ○
Auto fork distance adjust —
Lateral offset positioning —
Inclination detection —
Battery capability Recharging mode Manual/Auto
Manual recharging(Plug direct) ●
Battery replacing（Standard） Hoisting
Lateral replacing(less capability) ○
Battery type(Standard) LiFePO4
Voltage 24V
Standard Capability【Hoisting】 200/300Ah
Standard Capability【Lateral】（Ah） 200Ah
Operation time（h） 4-5h
Lifetime 3000 times, 70% left
Recharging station（Standard） 24V 100A
Visual function Pallet posture recognition（3D camera） ●
Fork feeding side detection（3D camera） ○
Weight detection（Weighing module） ○
Cargo falling detection（3D camera×2pcs） ○
Auto inventory（2D+3D cameras） ○
Bar code/RFID recognition（Reader/RFID sensor） ○

If you want to buy automated stacker with appropriate price, please contact us.
